| 加工定制：是 | 品牌：万洲 | 型号：GCS |
| 结构形式：抽出式 | 产品认证：CCC |
■ 概述

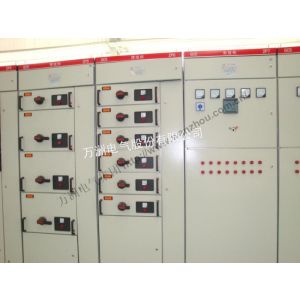

● GCS是一种模块化、多功能的低压配电柜，应用于冶金、石油、化工、矿山企业及基础建设等领域中所有需要高可靠性场合的低压配电和电动机控制系统。
● GCS采用的柜体具有高度的灵活性：可根据用户的需要或不同的使用场合安装多种型号及规格的元器件，各类型的馈电单元可以装在同一列柜和同一台柜。
● GCS是全系列的低压开关柜，可以满足用户全方位要求，适用于4000A所有低压系统。
● GCS为全组装式结构，特殊的型材结构及连接方式，可满足苛刻工期及供电连续性的要求。
● GCS可以提供高水准的可靠性和安全性、人性化的设计，加强了对人身和设备的安全所需的保护。
■ 执行标准
IEC60439、GB7251.1
■ 技术数据
常规数据
应用场合：配电、电动机控制；
执行标准：IEC60439、GB7251.1；
环境温度：-5?C～40?C；
温度条件：环境相对温度40?C时不超过50％，在较低温度时允许有较高的相对湿度；
安装地点：室内；
海拔高度：≤2000m。
机械数据
进出线形式：电缆/母线槽（桥）；
进出线方式：顶部/底部；
接线方式：柜前/柜后；
防护等级：IP30、IP40；
功能单元隔离形式：全隔离与部分隔离。
柜体尺寸
高度：2200；
宽度：600、800、900、1000；
深度：600、800、1000；
表面处理：高压静压环氧粉末喷涂≥60N；
柜体颜色：驼灰或根据用户要求。
电气数据
额定绝缘电压：至1000V；
额定工作电压：至600V；
额定频率：50HZ/60HZ；
额定冲击耐受电压：8KV；
辅助电路额定电压：AC380、220V/DC220V；
过电压等级：III；
污染等级：3；
额定电流：4000A；
水平母线额定电流：4000A；
垂直母线额定电流：2000、1000A。
水平母线
额定短时耐受电流：50/80KA；
额定峰值耐受电流：105/176KA。
垂直母线
额定短时耐受电流：50KA；
额定峰值耐受电流：105KA；
接地系统：TT，IT，TN-S，TN-C-S；
进出线断路器：4000A。
