■ 概述：

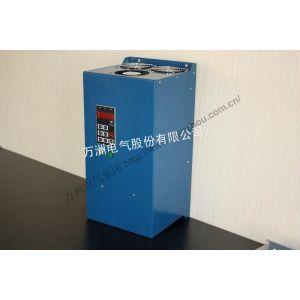

WNK系列回馈节能装置系万洲集团新推出的节能专用产品，适用于国民经济各行业具有位能负载、大惯量负载和长时间（频繁）减速制动的场合，产品配套与节能改造。WNK系列回馈节能装置采用了第三代电流控制算法，核心部分采用了美国TI的工业控制专用DSP处理器和高性能电力电子器件IGBT/IPM，使产品的回馈效***，电流谐波极小，从而避免了常见回馈装置对现场设备控制系统的干扰，确保了加装回馈装置后不会影响现场设备的正常运行。

■ 应用范围：

1、电梯节能改造与设备配套

2、起重机（小功率提重机）、提升机等节能改造与设备配套

3、矿山直井、斜井，单沟道、双沟道等各种提升机配套和节能改造

4、各种起重机、港口提升机等设备配套和节能改造

5、其它势能设备的高可靠性回馈节能

6、淀粉厂、制药厂等工业离心机设备配套和节能改造

7、其它大惯性负载设备的节能改造

8、测功机等设备的配套和节能改造

9、其它连续发电并需要回馈电网的工业现场

10、油田抽油机的节能改造

11、小功率离心机、工业洗衣机等惯性机械的节能改造与设备配套

• 性能特点：

1、电压、功率范围：220V-380V；7.5-300kw。

2、替代性：制动单元+电阻的使用＝能量回馈制动器，完全替代。

3、节能性：把再生能量回馈电网，效***达97%，增加运行经济效益，节能环保。

4、安全性：采用***的电力电子技术和高性能的IGBT作为开关器件；

           采用PWM脉宽调制技术，输出相位准确、有效抑制高次谐波；

采用DSP中央处理器，速度快、精度高、稳定性好、抗干扰能力强；

           电压畸变率＜5%，符合IEC61000-3-2及GB/T14549对电网谐波的要求；

           完善制动效果，适应快速制动和频繁制动的工程需求。

5、回馈性：采用自诊断技术确保输出电压***，防止电流回送，使变频器不受任何影响。

6、实用性：系统节电效果好，发热量低、安全性高、维护工作量小。

7、可以并联使用应用于较大功率场合

■ 回馈节能原理

1、回馈节能基本原理

将运动中负载上的机械能（位能、动能）通过能量回馈装置变换成电能（再生电能）并回送给交流电网，供附近其它用电设备使用，使电机拖动系统在单位时间消耗电网电能下降，从而达到节约电能的目的。

2、回馈节能解决方案

能量回馈装置的作用就是能***将电动机的再生电能高效回送给交流电网，供周边其它用电设备使用，节电效果十分明显，一般节电率可达15%～45%。此外，由于无电阻发热元件，机房温度下降，可以节省机房空调的耗电量，在许多场合，节约空调耗电量往往带来更优的节电效果。
