■ 应用范围

用于额定电源0.38～10kV大、中型绕线式异步电动机所拖动风机、泵类等负载及其他类似设备的软起动与调速节能运行，是目前建材、冶金、钢铁、矿山等工业部门选用的主要调速设备。

■ 工作原理及特点

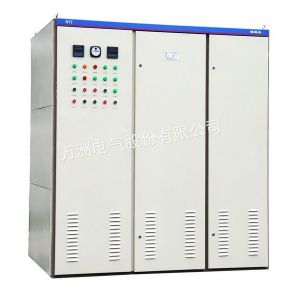

本装置有液体变阻器、板式高效热交换器及电控系统组成。对于风机、泵类负载，根据P∝n?的关系（P为输出轴功率，n为转速），通过改变串在电动机转子上的液体电阻阻值来改变电动机的转速，从而达到调速、节能的目的。对于冶金行业轧机用电动机，通过改变液体电阻的阻值，抑制电动机在扎制开始瞬间的浪涌电流，起到保护电动机的目的。

本装置可选择配制人机界面系统，实现远距离监控与操作，具备人机对话功能，操作简单，可靠性高。

■ 主要技术参数

●  起动起始电流：Iq≤1.3Ie (A)；

●  调速比：风机、泵类负载约为2：1；

●  运行节电率：风机、泵类负载约为10～30％；

●  功率因素：轧机类负载COS?可提高0.18～0.22（与串电抗器相比）；

●  电液正常工作温度：（5～60）℃；

●  防护等级：IP20，IP30。

■ 符合标准

●  低压成套开关设备和控制设备 GB7251.1-1997  IEC439-1:1992

●  WYT型液体电阻调速器 Q/XWZ4-2001

■ 使用环境条件

●  环境温度：-40℃~+50℃；

●  空气相对湿度不超过90％；

●  海拔高度不超过2000m(海拔2000m以上的可根据具体工况特殊设计)；

●  地面倾斜度不大于5°；

●  安装地点无火灾，爆炸危险、化学腐蚀及剧烈运动；

  注：若有特殊使用条件，请在订货时与制造商申明、协商。

■ 订货须知

●  订货时用户需提供下列技术资料；

●  主电机的主要参数：额定功率、定子电压/电流、转子电压/电流等；

●  使用在特殊条件时应在订货时提供；

●  需要其他附件、备件时应提出种类和数量。
